產品展示
HQ41X球式止回閥
-
品牌： 一標 型號： 材質： 連接形式： 工作壓力： 工作溫度： 適用介質： 用途： - 點此詢價：
詳細信息
HQ41X球型止回閥產品概述
天津一標閥門生產的HQ41X滑道滾球式止回閥，采用橡膠包皮滾球為閥瓣，在介質的作用下，可在閥體內的整體式滑道上做上下滾動，從而打開或關閉閥門，密封性能好，消聲式關閉，不產生水錘。HQ41X滑道滾球式止回閥閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%，水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度為0~80℃。
HQ41X球型止回閥技術參數
公稱壓力：1.0~1.6MPa
公稱通徑：50~350mm
適用介質：水及弱腐蝕性流體
適用溫度：0~80℃
法蘭標準：GB/T17241.6 GB/T9113
試驗標準：GB/T13927
HQ41X球型止回閥主要零件材質
HQ41X球型止回閥主要連接外型尺寸
HQ41X球型止回閥典型安裝示意圖
天津一標閥門生產的HQ41X滑道滾球式止回閥，采用橡膠包皮滾球為閥瓣，在介質的作用下，可在閥體內的整體式滑道上做上下滾動，從而打開或關閉閥門，密封性能好，消聲式關閉，不產生水錘。HQ41X滑道滾球式止回閥閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%，水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度為0~80℃。
HQ41X球型止回閥技術參數
公稱壓力：1.0~1.6MPa
公稱通徑：50~350mm
適用介質：水及弱腐蝕性流體
適用溫度：0~80℃
法蘭標準：GB/T17241.6 GB/T9113
試驗標準：GB/T13927
HQ41X球型止回閥主要零件材質
|
零件名稱 |
閥體 |
球 |
|
材料 |
鑄鐵, 球墨鑄鐵, 鑄鋼 |
鋼體外包橡膠 |

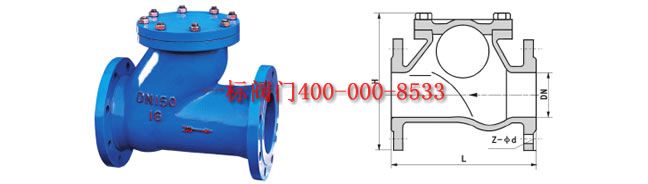

HQ41X球型止回閥主要連接外型尺寸
|
DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
180 |
200 |
260 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
|
H |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
820 |

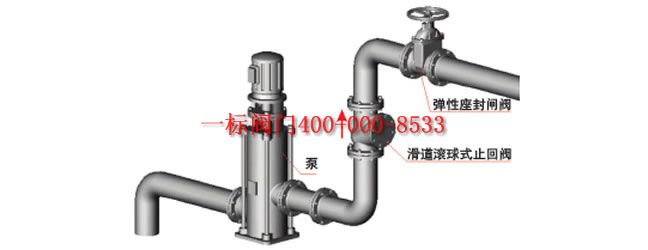

HQ41X球型止回閥典型安裝示意圖

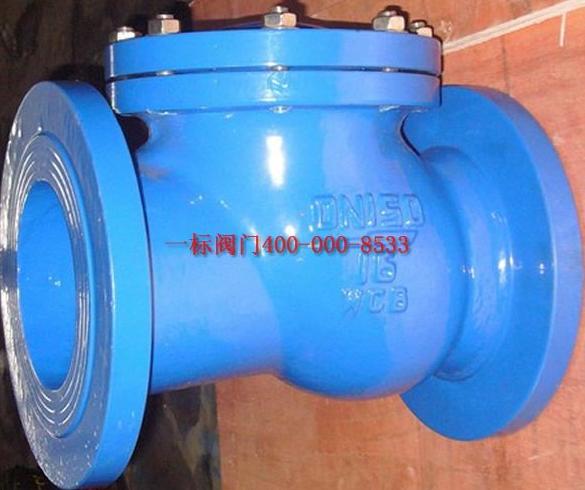

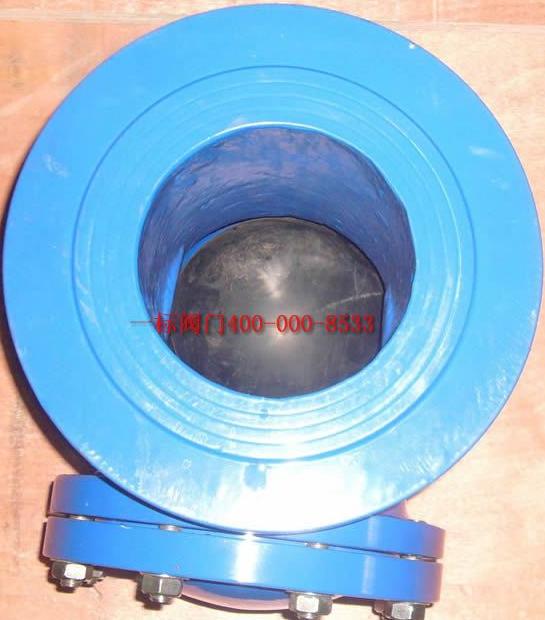

HQ41X球型止回閥實物圖
